一、断水保护装置的工作原理

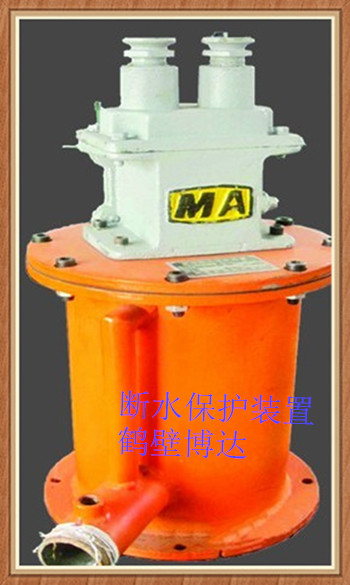

本款产品的结构主要包含：矿用隔爆开关、托盘、侧导向杆、中心导向杆、外筒、放水阀、导向座、浮漂、进水阀、流量积算仪、自控报警仪器、连接阀座、三通阀组、差压变送器及隔爆箱体等组成。
断水保护装置用于抽放管路等管道上实行缺水自动断电的保护装置。本断水保护装置主要用于煤矿瓦斯抽放泵的断水保护，由矿用隔爆开关和水箱组成。当瓦斯抽放泵的供水正常时水箱中的浮子浮起，断水保护装置，矿用微动隔爆开关的隔爆微动开关闭合，瓦斯抽放泵工作；当循环供水不正常时水箱中的浮子落下，隔爆微动开关打开，瓦斯抽放泵停止工作。由此，实现断水保护。
二、断水保护装置，矿用微动隔爆开关技术特性
（a）微动开关额定电压60V以下，电流5A；隔爆等级d1，引入电缆φ10~13，重量5Kg。适用于具有爆炸性的危险气体的煤矿控制线路中。
（b）微动开关的推杆工作行程不大于0.7mm，行程余量不小于0.4mm。本实用新型涉及一种全自动断水保护报警装置，是由电源、取样电路、开关电路以及执行机构连接构成。它通过两个电极检取水阻的变化，并提供相应的电信号，经二极管送至开关电路中，由开关电路控制执行机构，并发出声光报警。本实用新型的特点断水保护装置是在发生断水故障时能快速切断运行设备的工作电源，保护设备不受损坏，延长了设备的使用寿命。该断水保护装置电路结构简单、体积小，性能可靠，全自动控制使用方便
